使用GeoServer+OpenStreetMap搭建地图服务

一、背景

因为业务的需要，需要提供纯离线版本的全球地图。在这种情况下，全球地图的数据来源自然是来自OpenStreetMapopen in new window，地图服务则采用GeoServeropen in new window。

GeoServer是一款开放的地图服务，支持多种数据源，也支持自定义各类样式。

我不太喜欢暗色系，因此比较喜欢的明亮系的，于是其中样式和数据依赖geosolutions-it/osm-stylesopen in new window，然后在此基于上Fork了一份代码，做了一些优化：wuliang142857/osm-stylesopen in new window。

二、具体步骤

2.1 使用imposm3导入OpenStreetMap数据到PostgreSQL中

imposm3open in new window 是一款使用Go编写的将OpenStreetMap的PBF文件导入到PostgreSQL/PostGIS的工具。它官方提供了Linux已经预编译好的Linux可执行二进制文件。只要你的glibc版本不是太低的话，直接使用就行。

如果不幸你的Linux/glibc比较低，那么只能自己编译。如果自己编译的话，它依赖 libleveldbopen in new window 和 libgeosopen in new window ，因此得先编译安装这两个库。

对OpenStreetMap的PBF文件的导入比较简单，一个命令搞定：

imposm import -mapping <mapping.yml文件路径> -connection postgis://<username>:<password>@<hostname>:<port>/<dbname> -dbschema-import <schema_name> -overwritecache -read <PBF文件> -write  -cachedir <缓存路径> -optimize

上述命令中有一些参数需要解释一下：

mapping.yml文件路径：这个文件定义了OpenStreetMap (OSM) 数据映射到 PostGIS 数据库中的表结构。
username、password、hostname、port、dbname、schema_name ：这些都是PostgreSQL的基本信息。这里唯一需要注意的就是DB需要用户手动创建好，imposm会自动创建schema，但不会自己创建DB。
缓存路径：这个就一个路径也有，默认值是：/tmp/imposm3
-optimize：开启这个参数的话，会对最终导入的数据的索引做优化（具体优化就是Clustering和Analyse）

因为我们这里是为了把GeoServer+OpenStreetMap快速应用起来，因此先不探究mapping.yml具体怎么写，可以先用一个现成的：geosolutions-it/osm-stylesopen in new window中的mapping.ymlopen in new window就比较适合，可以直接拿来使用。

PS：

geosolutions-it/osm-stylesopen in new window是一个比较实用的GeoServer的数据目录集，可以clone下来，后面我们还得用上。
geosolutions-it/osm-stylesopen in new window中的mapping.ymlopen in new window算是比较完整的mapping文件了，但我实测时它漏掉了OpenStreetMap中的某些amenityopen in new window，因此如果希望能够支持所有amenityopen in new window的话，得自己稍微修改一下。
刚上手的话，不建议直接来个planet.osm.pbf，太大了，可以先搞一个国家、甚至更小省、市试试。

2.2 下载GeoServer并且解压

从[GeoServer][https://geoserver.org/release/stable/open in new window]下载稳定版，因为我本地环境没有tomcat之类的环境，因此直接 Platform Independent Binary：

解压：

unzip geoserver-x.y.z-bin.zip -d geoserver

另外，还需要两个插件：

Pregeneralized Features：处理预先生成的简化矢量数据（generalized data），以提高地图服务的性能。因为我们待会会有一个预制的低缩放的OSM地图数据需要加载，因此需要这个插件。
CSS Styling：允许用户使用类似于网页 CSS 的语法来编写样式（SLD），简化了样式的配置过程。比如当我们自定义一些POI数据的图标等，采用CSS的方式会简单很多。

两个插件下载下来后，解压到geoserver的webapps/geoserver/WEB-INF/lib/目录下：

unzip geoserver-x.y.z-feature-pregeneralized-plugin.zip -d <geoserver的路径>/webapps/geoserver/WEB-INF/lib/

unzip geoserver-x.y.z-css-plugin.zip -d <geoserver的路径>/webapps/geoserver/WEB-INF/lib/

2.3 使用geosolutions-it/osm-styles提供的数据

正如前文所言，geosolutions-it/osm-stylesopen in new window是一个比较实用的GeoServer的数据目录集。我们将geosolutions-it/osm-stylesopen in new window下除了imposm外的所有文件/目录都拷贝到geoserver下的data_dir目录下。

2.4 安装字体

因为OSM数据包含多国语言，因此需要安装多个国家的字体。在基于Debian的系统上可以：

apt install fonts-noto fonts-dejavu unifont fonts-hanazono fonts-noto-cjk fonts-noto-extra fonts-noto-color-emoji fonts-dejavu-core fonts-liberation fonts-arphic-ukai fonts-arphic-uming fonts-indic fonts-thai-tlwg ttf-mscorefonts-installer fonts-dejavu fontconfig

2.5 下载OSM下的低缩放的数据

下载：osm-lowres.gpkgopen in new window 到 geoserver下的data_dir/data目录下。

2.6 启动GeoServer进行进一步的配置

首先，GeoSever是用Java编写的服务，因此运行依赖JRE，最低要求：JAVA 11。

现在，可以启动GeoServer了，启动命令很简单：

./bin/startup.sh

如果需要关闭就：

./bin/shutdown.sh

启动过程中出现的类似missing style的ERROR日志可以暂且忽略：

24 Oct 14:53:46 ERROR  [org.geoserver] - Layer 'poly_landmarks' references a missing style
24 Oct 14:53:46 ERROR  [org.geoserver] - Layer 'tiger_roads' references a missing style
24 Oct 14:53:46 ERROR  [org.geoserver] - Layer 'poi' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'states' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'countries' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'coastlines' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'populated_places' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'boundary_lines' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'streams' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'roads' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'restricted' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'bugsites' references a missing style
24 Oct 14:53:47 ERROR  [org.geoserver] - Layer 'Arc_Sample' references a missing style
24 Oct 14:53:48 WARN   [gce.imagemosaic] - Unable to set ordering between tiff readers spi

启动后，默认监听端口是：8080。

访问http://<hostname or ip>:<port>/geoserver，默认的用户名：admin，密码：geoserver。

下面需要配置一下数据库连接信息：存储仓库 -> osm

连接参数都需要填写：

2.7 预览OSM地图

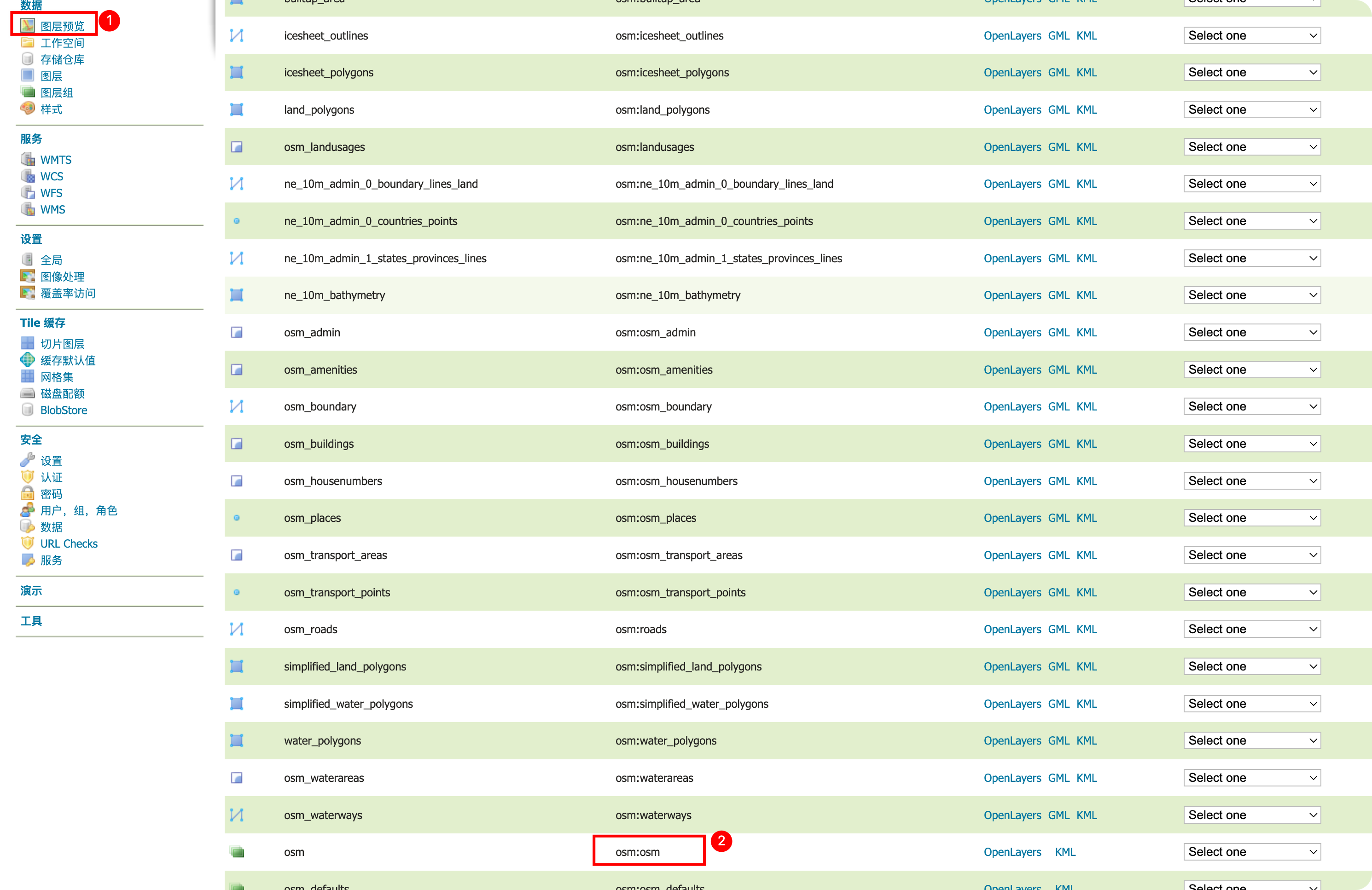

下面就预览一下：

在新打开的窗口上就可以看到预览的地图了：

当然也可以自己写一个demo页面：

<!DOCTYPE html>
<html>
<head>
    <title>Simple Map</title>
    <link rel="stylesheet" href="https://cdn.jsdelivr.net/npm/[email protected]/ol.css">
    <script src="https://cdn.jsdelivr.net/npm/[email protected]/dist/ol.js"></script>
    <style>
        html, body {
            height: 100%;
            margin: 0;
            padding: 0;
            overflow: hidden; /* 防止滚动条影响布局 */
        }
        #map {
            height: 100%;
            width: 100%;
        }
    </style>
</head>
<body>
    <div id="map"></div>
    <script>
        var map = new ol.Map({
            target: 'map',
            layers: [
                new ol.layer.Tile({
                    source: new ol.source.TileWMS({
                        url: 'http://<主机+端口>/geoserver/osm/wms',
                        params: {
                            'LAYERS': 'osm:osm',
                            'VERSION': '1.3.0',  // 使用 WMS 1.3.0 版本
                            'FORMAT': 'image/png',  // 输出格式
                            'TRANSPARENT': 'true'  // 背景透明
                        },
                        ratio: 1,
                        serverType: 'geoserver',
                    })
                })
            ],
            view: new ol.View({
                center: ol.proj.fromLonLat([120.1551, 30.2741]),
                zoom: 10
            })
        });
    </script>
</body>
</html>

三、小技巧

3.1 自己编译imposm3

正如上文所言，假如你的Linux或者Glibc版本比较低，官方预编译的可执行二进制的imposm3不能运行：

那么，只能自己编译了。这里我以CentOS 7 为例。

CentOS 7的GCC和Libc版本都比较低，因此我们先安装较新版本的GCC：

# 新增scl源
yum install centos-release-scl centos-release-scl-rh

# 安装gcc-10和较新的git
yum install devtoolset-10-* rh-git227-git

# 激活使用
source /opt/rh/devtoolset-10/enable

imposm3依赖leveldbopen in new window和libgeosopen in new window。这两个都是cmake工程，编译&安装很简单。

然后clone imposm3open in new window代码，直接make build就可以。

3.2 支持所有type

在地图上，很多POI信息都会被渲染成“图标+文字”的形式：

但我们使用geosolutions-it/osm-stylesopen in new window相比OpenStreetMap完整的amenityopen in new window、Symbolsopen in new window，还是确实了不少的。要补充完整的话，得改两个地方：

（1）mapping.yml文件中tables -> amenities -> type_mappings -> points下的所有类型都改成__any__:

    type_mappings:
        points:
            aeroway:
            - __any__
            tourism:
            - __any__
            amenity:
            - __any__
            shop:
            - __any__
            leisure:
            - __any__
            man_made:
            - __any__
            natural:
            - __any__
            historic:
            - __any__
            highway:
            - __any__
            power:
            - __any__

（2）样式补充：进入样式，找到 amenities：

修改其中的样式（内容比较长，可以复制出来修改）：可以找一个已有的type然后照着修改。

3.3 优化字体

采用geosolutions-it/osm-stylesopen in new window提供的样式后，发现在关于字体上有两个问题：

朝鲜/韩国字体没有显示出来，全成了方框。我不太确定其他国家的字体有没有类似的问题，朝鲜/韩国那是很明显。

自定义的type显示的字体太小

这两个的解决办法：

问题一：针对朝韩字体，问题在于geosolutions-it/osm-stylesopen in new window中关于朝韩文字的font-family配置的是：Noto Sans CJK KR Regular，我们需要改成：Noto Sans CJK KR:

cd data_dir/workspaces/osm/styles

# 对所有SLD文件进行替换
grep -rnil "font-family" *.sld|xargs grep -li "Noto Sans CJK KR"|xargs sed -s -i 's#<sld:CssParameter name="font-family">Noto Sans CJK KR Regular</sld:CssParameter>#<CssParameter name="font-family">Noto Sans CJK KR</CssParameter>#g'

# 对所有CSS文件进行替换
grep -rnil "font-family" *.css|xargs grep -il 'Noto Sans CJK KR'|xargs sed -s -i 's#Noto Sans CJK KR Regular#Noto Sans CJK KR#g'

问题二：针对自定义的type显示的字体太小，一个比较简单的办法是加入font-family的定义，比如：

[type = 'weighbridge'][@sd < 6k] {
  label: [name];
  font-family: "Microsoft YaHei", "Noto Sans", "DejaVu Sans", "Arial", "Arphic Ukai", "MingLiU", sans-serif;
  font-fill: #734a08;
  halo-color: #ffffff;
  label-offset: 0 -12;
};
[type = 'weighbridge'][@sd < 6k] {
  shield: symbol('file://new/weighbridge.svg');
  :shield { fill: #734a08 };
};

注意：这个font-family的定义貌似必须在font-fill之前，不然就不生效。此外，可以自己把类似微软雅黑的字体注册到系统中，然后采用微软雅黑，这个比较好看。

四、参考

Geoserver发布OSM官网地图open in new window
